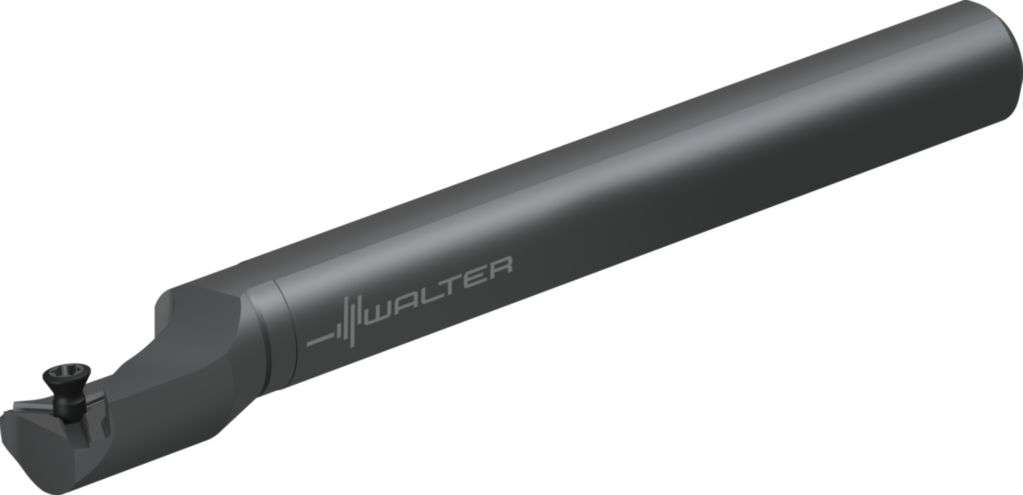

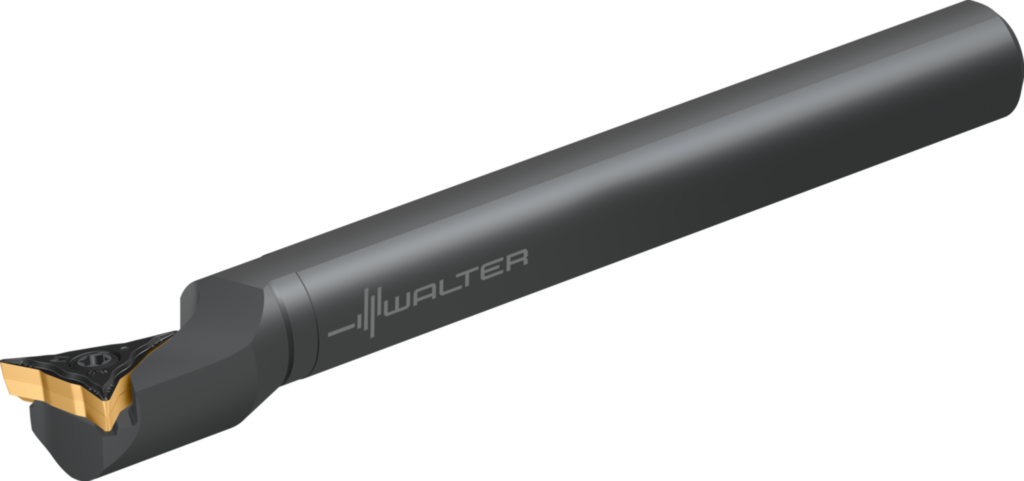

Bohrstange – Kopierdrehsystem W1211-16RL-WL17
Bohrstange – Kopierdrehsystem W1211-16RL-WL17
Produktnummer:
WAL4063464968114
Bohrstange – Kopierdrehsystem W1211-16RL-WL17
EAN-Nr.:
4063464968114
Zur Produktbeschreibung
Produktinformationen "Bohrstange – Kopierdrehsystem W1211-16RL-WL17"
Bohrstange – Kopierdrehsystem W1211 • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • links • Platte mit speziellem Profil • WL .. 1703 ..

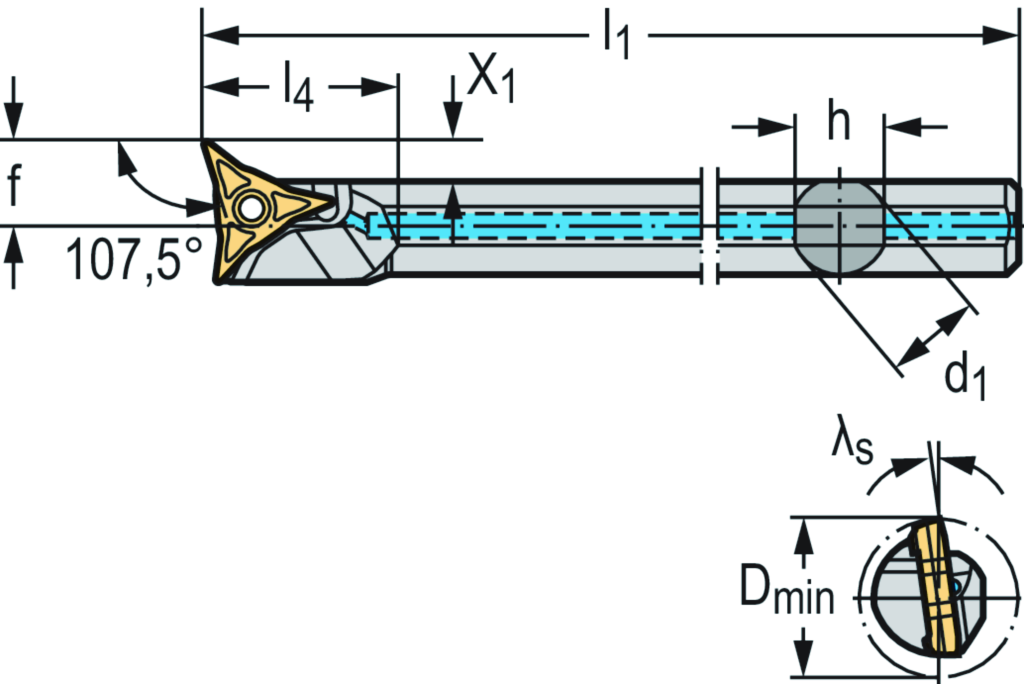

Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 11 mm |
| Funktionslänge: | 200 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 1 |
| Bohrungsdurchmesser min.: | 20 mm |
| Kraglänge: | 200 mm |
| Nachschleifrestmenge: | 200 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 22 |
| Masse (Gewicht): | 0,245 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Schafthöhe: | 15 mm |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Einstellwinkel: | 72,5 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -3,2 ° |
| Neigungswinkel: | -7,5 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | W1211-16RL-WL17 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDI |
| Bezeichnung Schneidplatte: | WL17-VC050804N-FM4 |
| Datenträger: | 0 |
