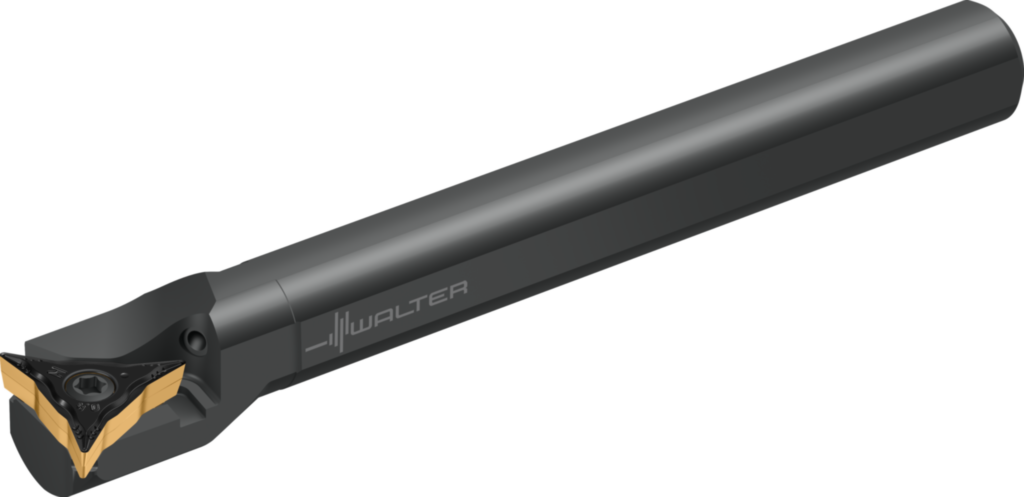

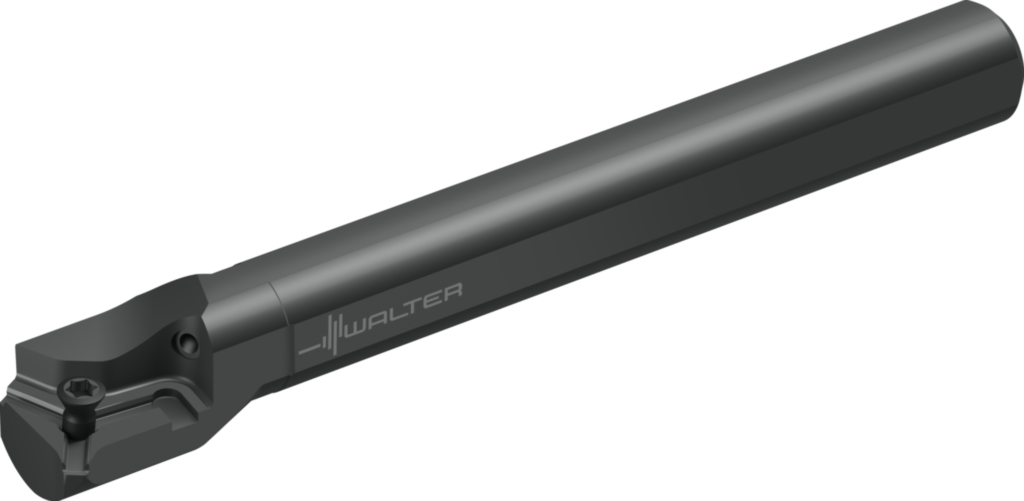

Bohrstange – Kopierdrehsystem W1211-20SR-WL17
Bohrstange – Kopierdrehsystem W1211-20SR-WL17
Produktnummer:
WAL4063464967933
Bohrstange – Kopierdrehsystem W1211-20SR-WL17
EAN-Nr.:
4063464967933
Zur Produktbeschreibung
Produktinformationen "Bohrstange – Kopierdrehsystem W1211-20SR-WL17"

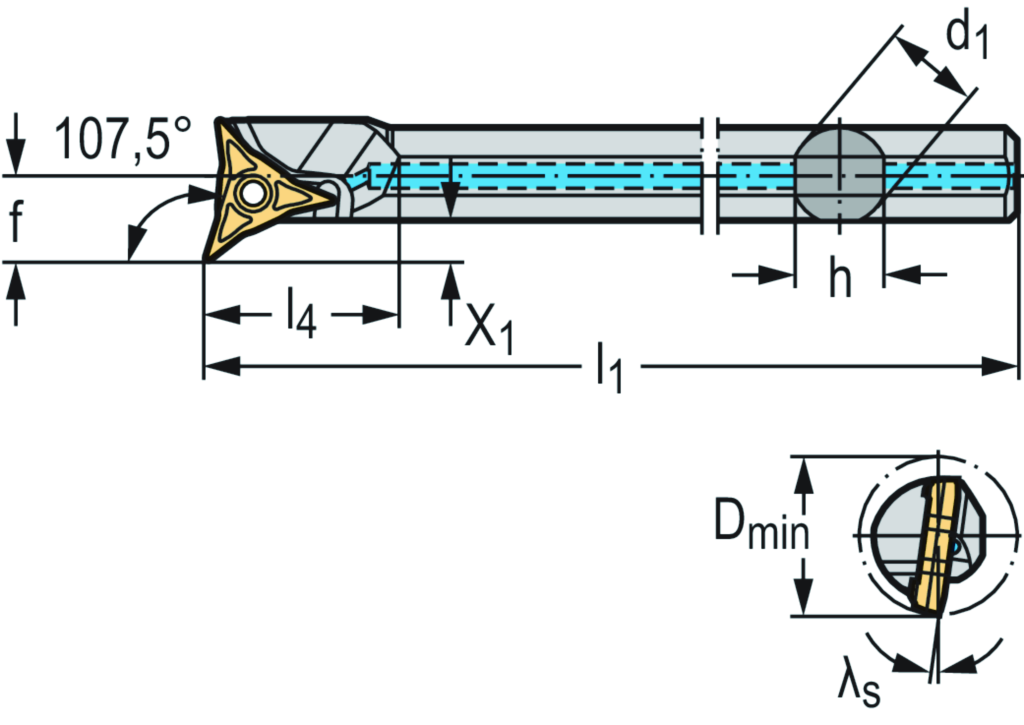

Bohrstange – Kopierdrehsystem W1211 • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • rechts • Platte mit speziellem Profil • WL .. 1703 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 14 mm |
| Funktionslänge: | 250 mm |
| Schneidkantenlänge: | 17 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 1 |
| Bohrungsdurchmesser min.: | 25 mm |
| Kraglänge: | 250 mm |
| Nachschleifrestmenge: | 250 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 22 |
| Masse (Gewicht): | 0,496 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 200 |
| Schafthöhe: | 18,5 mm |
| Aufnahmedurchmesser, maschinenseitig: | 20 mm |
| Einstellwinkel: | 72,5 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -2,7 ° |
| Neigungswinkel: | -7,6 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | W1211-20SR-WL17 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDI |
| Bezeichnung Schneidplatte: | WL17-VC050804N-FM4 |
| Datenträger: | 0 |
