Bohrstange – Pratzenspannung C4-DWLNL-17090-08
Bohrstange – Pratzenspannung C4-DWLNL-17090-08
Produktnummer:
WAL0590777967
Bohrstange – Pratzenspannung C4-DWLNL-17090-08
Produktinformationen "Bohrstange – Pratzenspannung C4-DWLNL-17090-08"

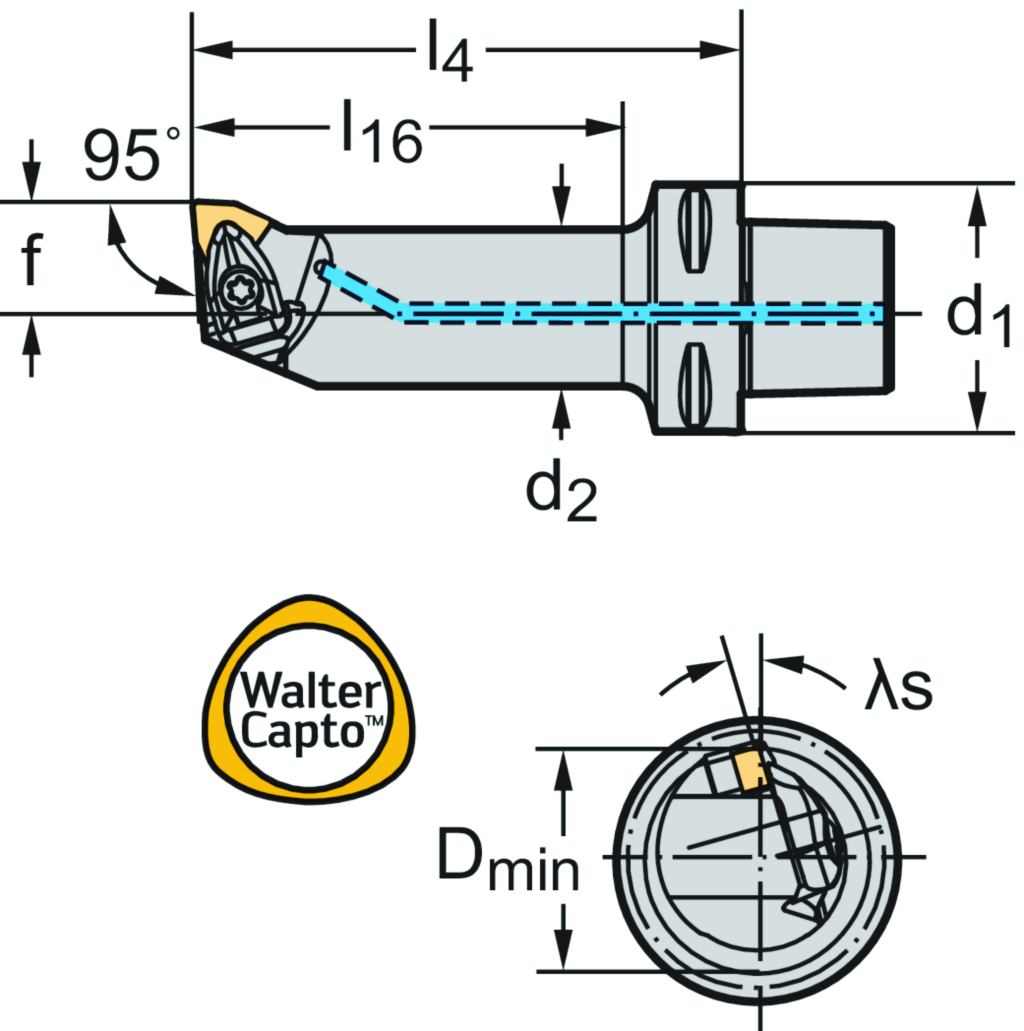

Bohrstange – Pratzenspannung C...-DWLN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • links • C4 • 25mm • Trigon-Platte • WN .. 0804 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Funktionsbreite: | 17 mm |
| Funktionslänge: | 90 mm |
| Schneidkantenlänge: | 8,7 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 10 |
| Bohrungsdurchmesser min.: | 33 mm |
| Kraglänge: | 114 mm |
| Körperdurchmesser, reduziert: | 25 mm |
| Nachschleifrestmenge: | 114 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,529 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Nutzlänge: | 68 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Einstellwinkel: | 95 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -12 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 5 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C4-DWLNL-17090-08 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFI |
| Bezeichnung Schneidplatte: | WNMG 08 04 08 |
| Datenträger: | 0 |
