Bohrstange – Schraubenspannung C3-SDUCL-11065-07
Bohrstange – Schraubenspannung C3-SDUCL-11065-07
Produktnummer:
WAL0576991967
Bohrstange – Schraubenspannung C3-SDUCL-11065-07
Produktinformationen "Bohrstange – Schraubenspannung C3-SDUCL-11065-07"

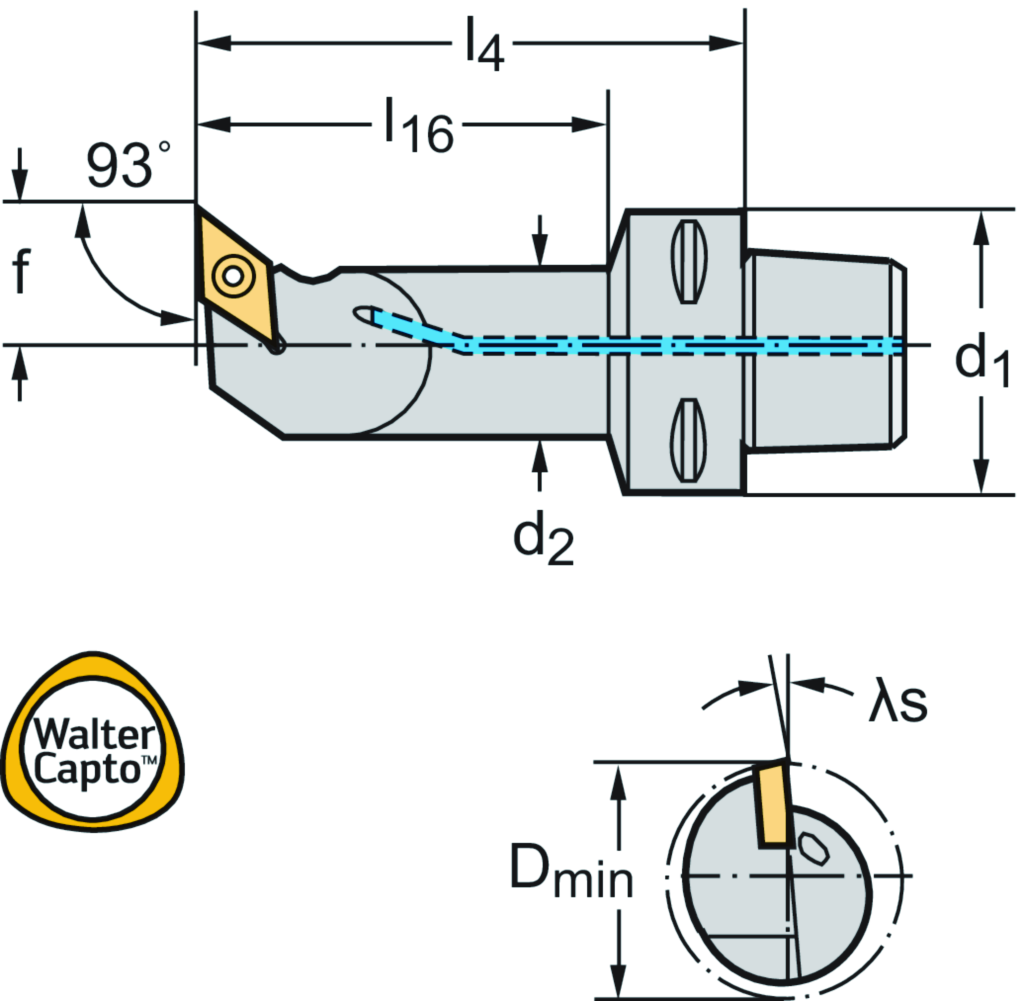

Bohrstange – Schraubenspannung C...-SDUC • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • links • C3 • 16mm • rhombische Platte • DC .. 0702 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 11 mm |
| Funktionslänge: | 65 mm |
| Schneidkantenlänge: | 7,7 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 10 |
| Bohrungsdurchmesser min.: | 20 mm |
| Kraglänge: | 84 mm |
| Körperdurchmesser, reduziert: | 16 mm |
| Nachschleifrestmenge: | 84 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,203 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Nutzlänge: | 48 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 320 |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | -4,345 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C3-SDUCL-11065-07 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFI |
| Bezeichnung Schneidplatte: | DCMT 07 02 04 |
| Datenträger: | 0 |
